GVDA GD188, Digitálny multimeter/osciloskop

Podrobný popis

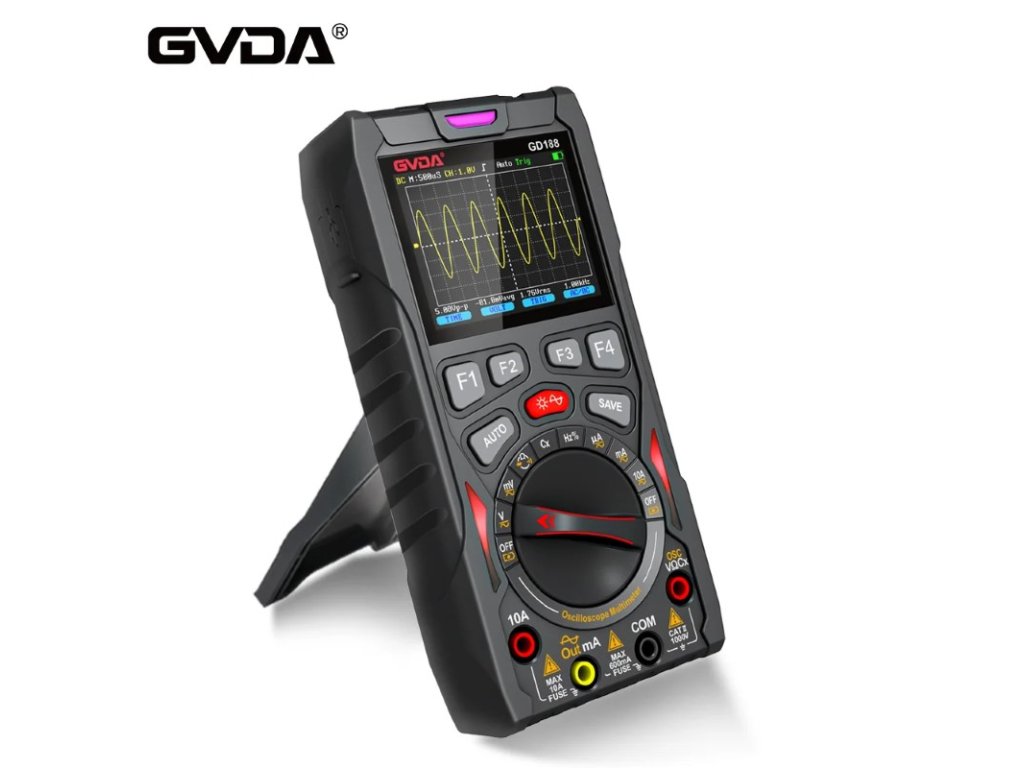

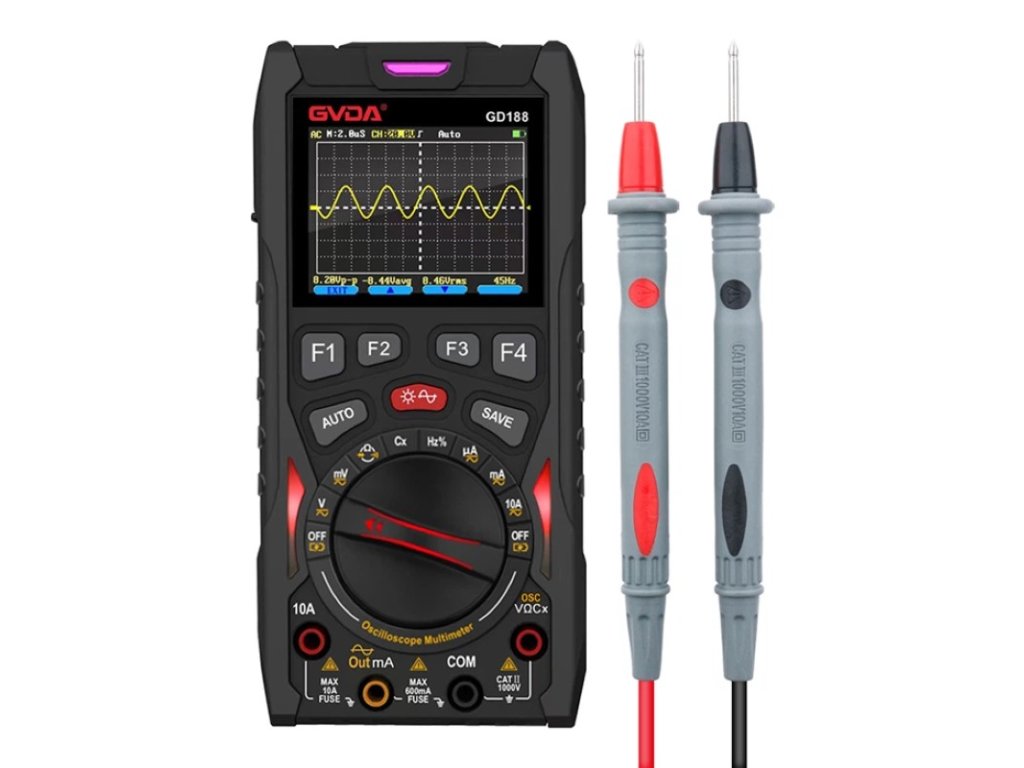

GVDA GD188 je multifunkčný merací prístroj, ktorý kombinuje digitálny multimeter, osciloskop a funkčný generátor signálu. Vďaka vzorkovaniu s frekvenciou 50 Msps a analógovej šírke pásma až 12 MHz umožňuje sledovať priebeh signálu aj vykonávať bežné elektrické merania.

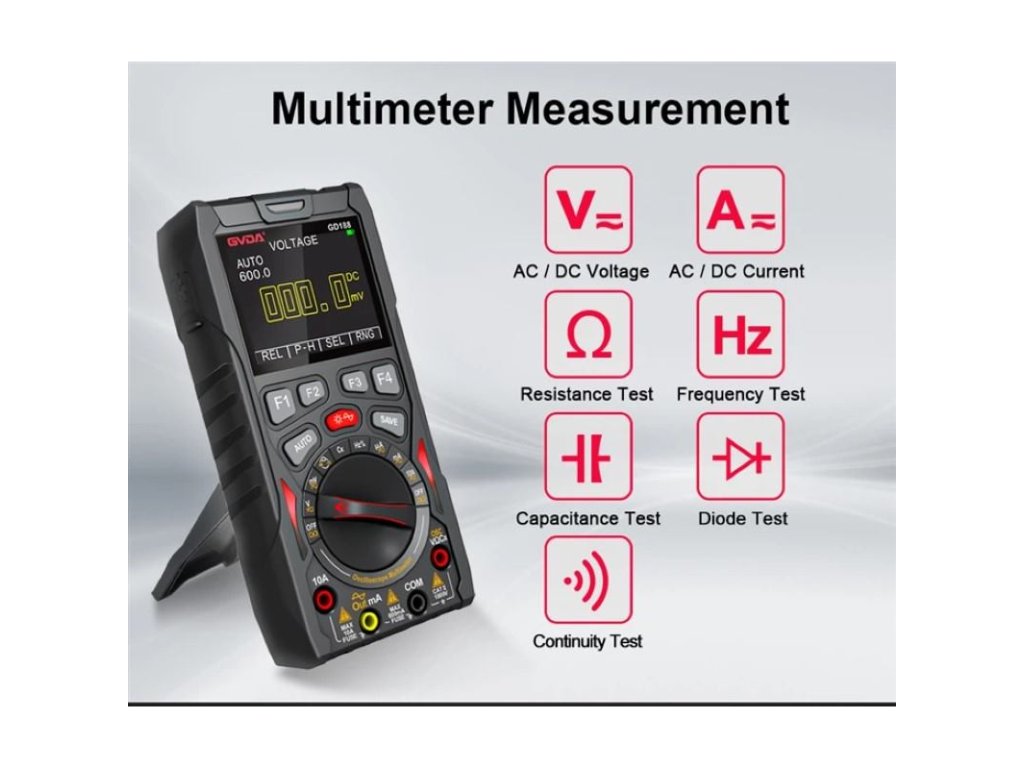

Multimeter podporuje meranie napätia a prúdu AC/DC, odporu, kapacity, frekvencie a pracovného cyklu. K dispozícii je aj test diód a kontinuity, automatické alebo manuálne prepínanie rozsahu, meranie relatívnej hodnoty a ochrana pomocou poistiek 750 mA a 10 A.

Integrovaný osciloskop ponúka tri režimy skenovania, voľbu stúpajúcej alebo klesajúcej hrany spúšte a nastaviteľnú časovú základňu. Funkčný generátor vytvára sínusový, štvorcový alebo trojuholníkový priebeh s nastaviteľnou amplitúdou.

• Multimeter: napätie a prúd AC/DC, odpor, kapacita, frekvencia, pracovný cyklus, diódy a kontinuita
• Displej: farebný 2,4", 6000 zobrazení
• Osciloskop: šírka pásma DC ~ 8 MHz pri 50 mV/div ~ 200 mV/div a DC ~ 12 MHz pri 500 mV/div ~ 20 V/div
• Vzorkovanie: maximálne 50 Msps
• Vertikálna citlivosť: 500 mV ~ 200 V/div
• Časová základňa: 200 ns ~ 10 s/div

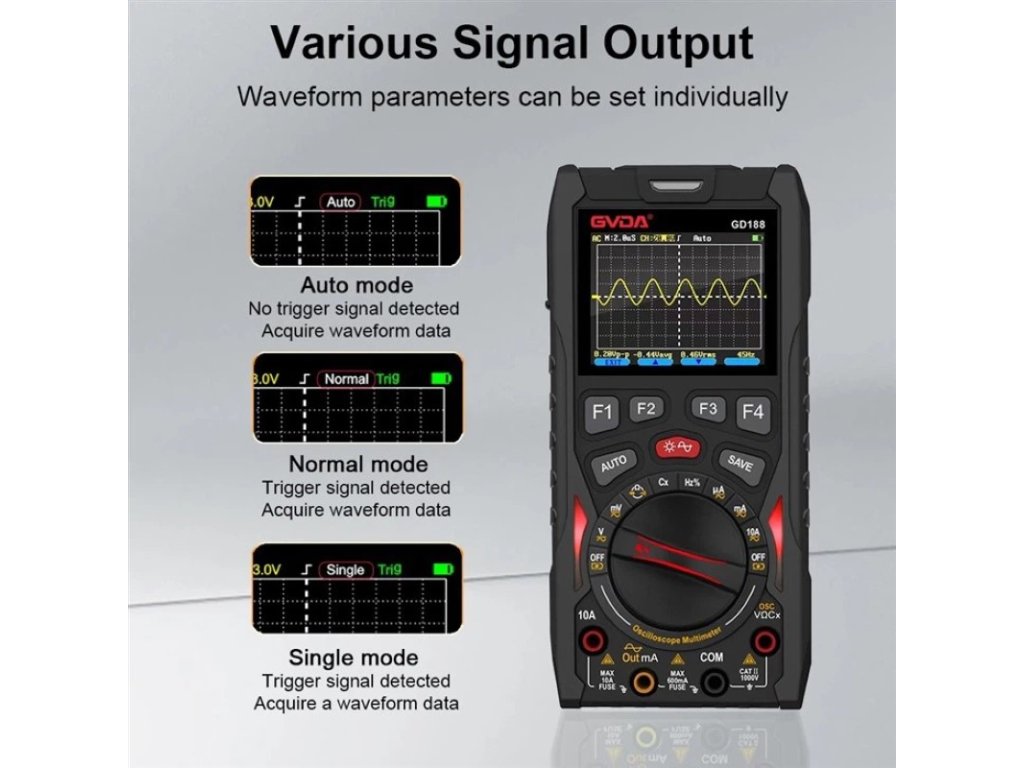

• Režimy skenovania: automatický, normálny a jednorazový
• Generátor signálu: sínusová vlna 100 Hz ~ 100 kHz, štvorcová vlna 100 Hz ~ 20 kHz a trojuholníková vlna 100 Hz ~ 50 kHz
• Výstupná amplitúda generátora: nastaviteľná od 0 Vpp do 3 Vpp
• Napájanie: vymeniteľná lítiová batéria 18650 s kapacitou 1500 mAh
• Ukladanie: až 100 súborov údajov a 10 priebehov
• Prevádzka: viac ako 8 hodín nepretržitého používania, automatický režim spánku po 15 minútach nečinnosti
• Poistky: 750 mA/250 V a 10 A/250 V
• Prevádzková teplota: 0 °C až +40 °C pri relatívnej vlhkosti < 75 %
• Skladovacia teplota: −10 °C až +60 °C pri relatívnej vlhkosti < 90 %
