Detektor káblov UNI-T UT25CL

Podrobný popis

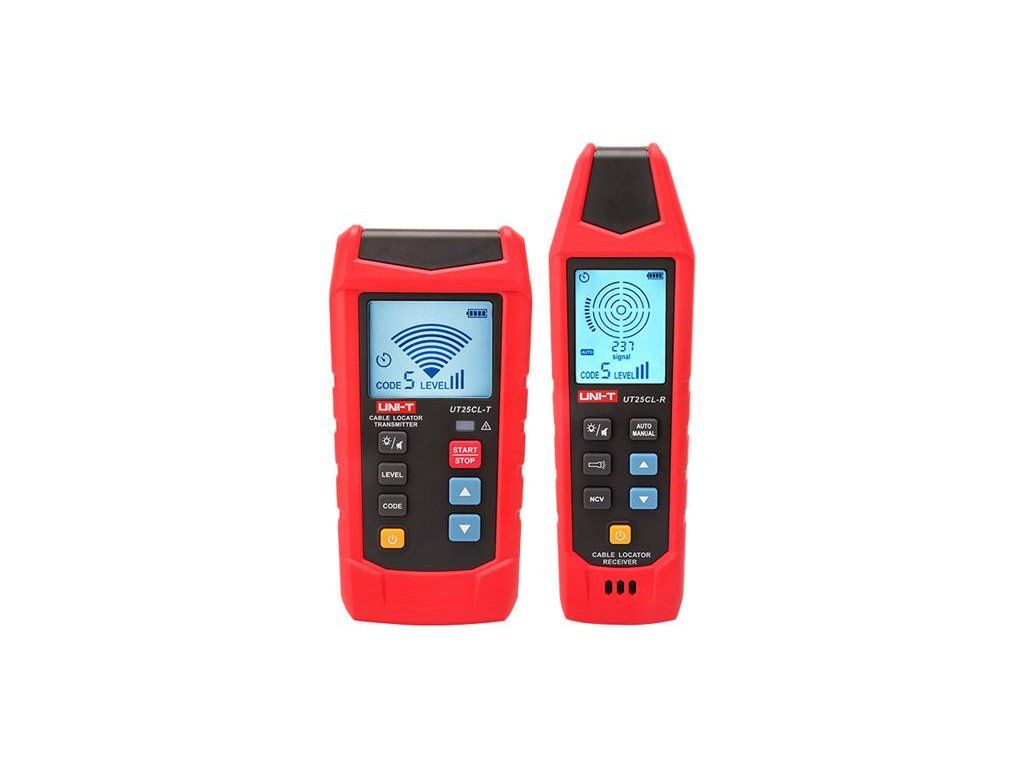

Detektor káblov UNI-T UT25CL pozostáva z vysielača a prijímača na vyhľadávanie a diagnostiku vodičov. Umožňuje trasovanie káblov pod omietkou aj v zemi, kontrolu vodičov pod napätím a lokalizáciu porúch pri elektroinštaláciách.

Prístroj dokáže odhaliť prerušené vodiče, skraty, poistky a priradiť prúdové obvody. Využijete ho aj na trasovanie kovových rúrok vodovodných a vykurovacích rozvodov či na diagnostiku kovových rozvodov podlahového kúrenia. Je vhodný na rezidenčné aj komerčné projekty.

Vysielač pracuje s napätím 8 až 480 V AC/DC a frekvenciou 33 kHz. Jeden prijímač podporuje až 8 vysielačov. Výsledky zobrazuje podsvietený LCD displej, pričom detekciu dopĺňa LED indikácia a akustický signál. Citlivosť možno nastaviť automaticky alebo manuálne.

Hlavné výhody a funkcie:

• vyhľadávanie vodičov pod omietkou a v zemi,
• detekcia prerušených vodičov a skratov,
• lokalizácia poistiek a priradenie prúdových obvodov,
• trasovanie kovových rúrok vodovodných a vykurovacích rozvodov,
• unipolárny a bipolárny test vodičov pod napätím do 480 V AC/DC,
• automatické alebo manuálne nastavenie citlivosti,
• 3 úrovne citlivosti prijímača a 9 úrovní vysielača,
• podsvietený LCD displej, LED a akustická signalizácia,
• funkcia svietidla a automatického vypnutia,
• krytie IP54 a kategória prepätia CAT III 480 V.

Technické parametre vysielača:

• výstupná frekvencia: 33 kHz,
• rozsah napätia: 8 – 480 V AC/DC, 50/60 Hz,
• displej: LCD s podsvietením,
• napájanie: 6 × 1,5 V AA (LR06),
• rozmery: 189 × 96 × 48 mm,
• hmotnosť: 528 g.

Technické parametre prijímača:

• prijímacia frekvencia: 33 kHz,
• režim lokalizácie kábla: približne 0 – 2,5 m pri jednofázovej aplikácii a 0 – 0,5 m pri dvojpólovej aplikácii,
• rozsah NCV: 80 – 1 000 V, 50/60 Hz,
• detekcia napätia: približne 0 – 0,4 m,
• displej: LCD,
• napájanie: 6 × 1,5 V AAA (LR03),
• rozmery: 226 × 68 × 38 mm,
• hmotnosť: 354 g.

Detektor má certifikáty CE a RoHS. Na výrobok sa poskytuje 3-ročná záruka.
