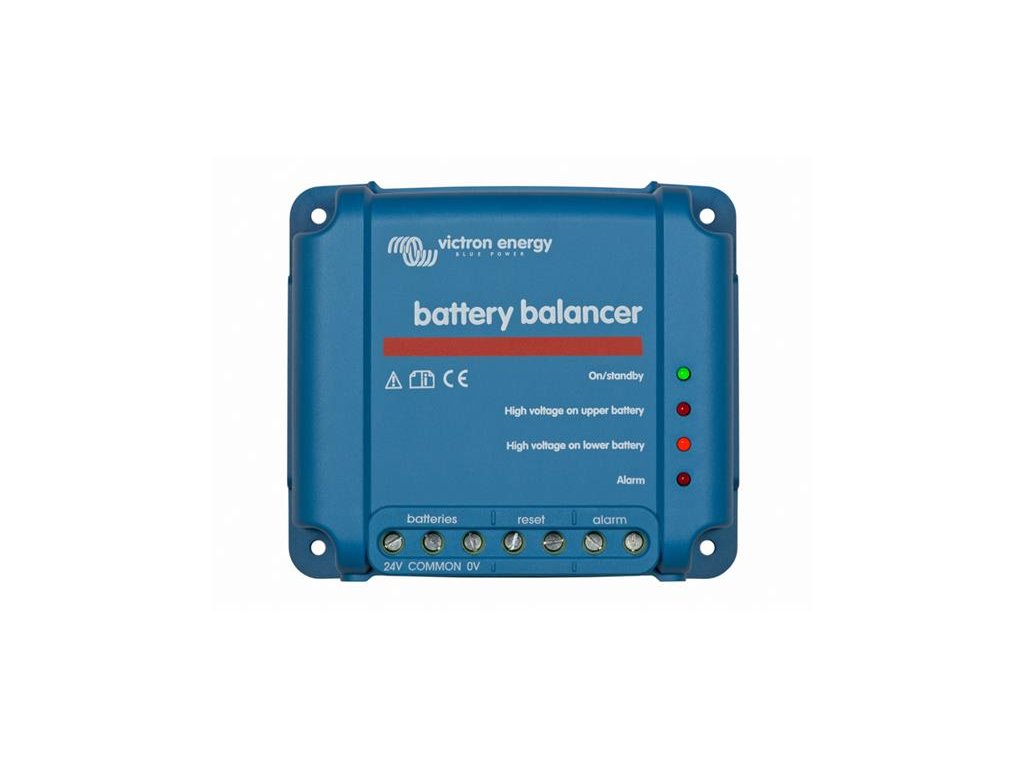

Balansér batériový Victron Energy

Podrobný popis

Batériový balansér Victron Energy pomáha vyrovnávať stav nabitia batérií zapojených do série alebo série-paralelne. Nerovnomerné nabíjanie môže viesť k prebíjaniu viac nabitých batérií a nedostatočnému nabitiu ostatných, čo skracuje životnosť batériového banku.

Balansér je určený na vyrovnávanie napätia dvoch sériovo zapojených 12 V batérií alebo viacerých paralelných radov sériovo zapojených batérií. V 24 V systéme sa aktivuje pri napätí nad 27,3 V a dokáže presmerovať prúd až 0,7 A z batérie alebo radu s vyšším napätím do druhého. Pri 48 V systéme je možné použiť tri balanséry.

Stav zariadenia signalizujú LED indikátory. Pri napäťovej odchýlke väčšej ako 200 mV sa aktivuje alarmové relé. Alarm možno vypnúť prepojením dvoch výstupov označených ako RESET.

Hlavné vlastnosti:

• vyrovnávanie napätia sériovo a série-paralelne zapojených 12 V batérií,
• maximálny balančný prúd 0,7 A pri odchýlke 100 mV a viac,
• alarmové relé s parametrami 60 V / 1 A, štandardne otvorené,
• ochrana proti prehriatiu,
• modrý kryt vo farbe RAL 5012.

Technické parametre:

• rozsah vstupného napätia: do 18 V na každú batériu, 36 V celkom,
• napätie na aktiváciu balanséra: 27,3 V ± 1 %,
• napätie na deaktiváciu balanséra: 26,6 V ± 1 %,
• spotreba energie v deaktivovanom stave: 0,7 mA,
• spotreba energie v aktivovanom stave: 50 mV,
• napäťová odchýlka na spustenie alarmu: 200 mV,
• napäťová odchýlka na vypnutie alarmu: 140 mV,
• prevádzková teplota: −30 až +50 °C,
• maximálna vlhkosť: až 95 % bez kondenzácie,
• pripojovacie kontakty: 6 mm² / AWG10, skrutkové pripojenie,
• stupeň krytia: IP22,
• hmotnosť: 0,4 kg,
• rozmery (v × š × h): 100 × 113 × 47 mm.

Balansér sa inštaluje na dobre vetraný zvislý povrch v blízkosti batérií, nie priamo nad ne. Na pripojenie negatívneho, pozitívneho a stredného pólu sa odporúča použiť kábel s prierezom minimálne 0,75 mm².
