ATHOM LS8P433 RF433 WLED ovládač
Kód: SM ATH LS8P433
Podrobný popis

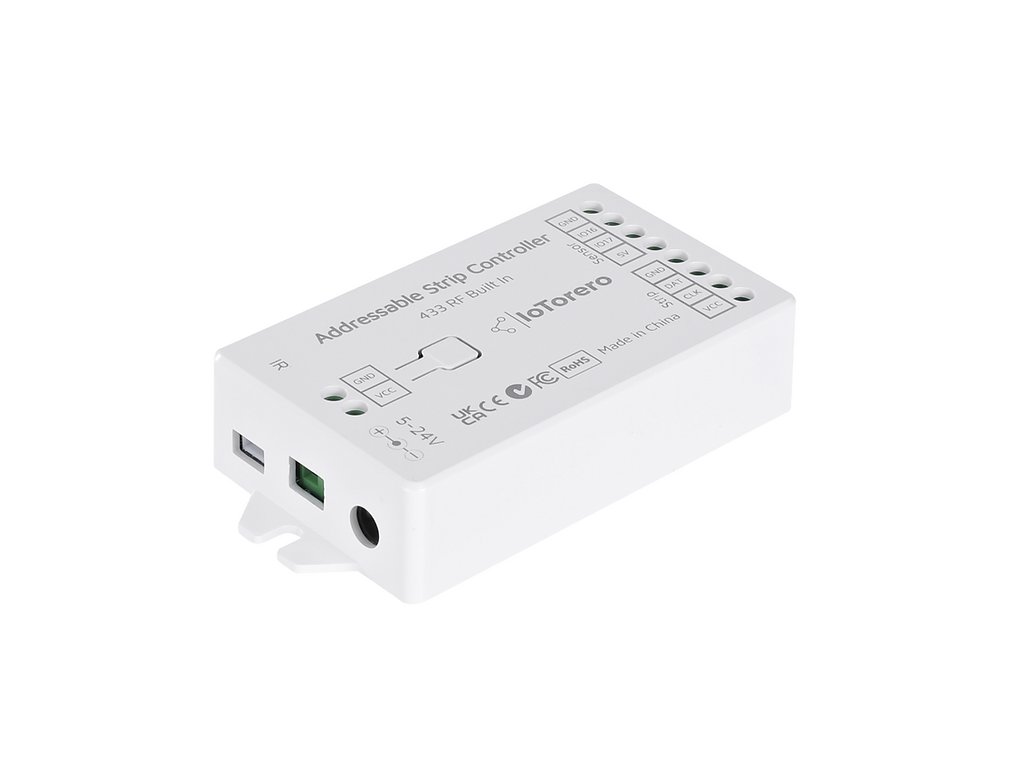

ATHOM LS8P433 RF433 WLED ovládač je ESP32 radič pre adresovateľné LED pásy s bezdrôtovým RF433 ovládaním a vstavaným digitálnym mikrofónom. Umožňuje reagovať na zvuk, využívať RF433 diaľkový ovládač alebo RF433 PIR senzor a ponúka možnosti rozšírenia cez GPIO piny.
Hlavné výhody

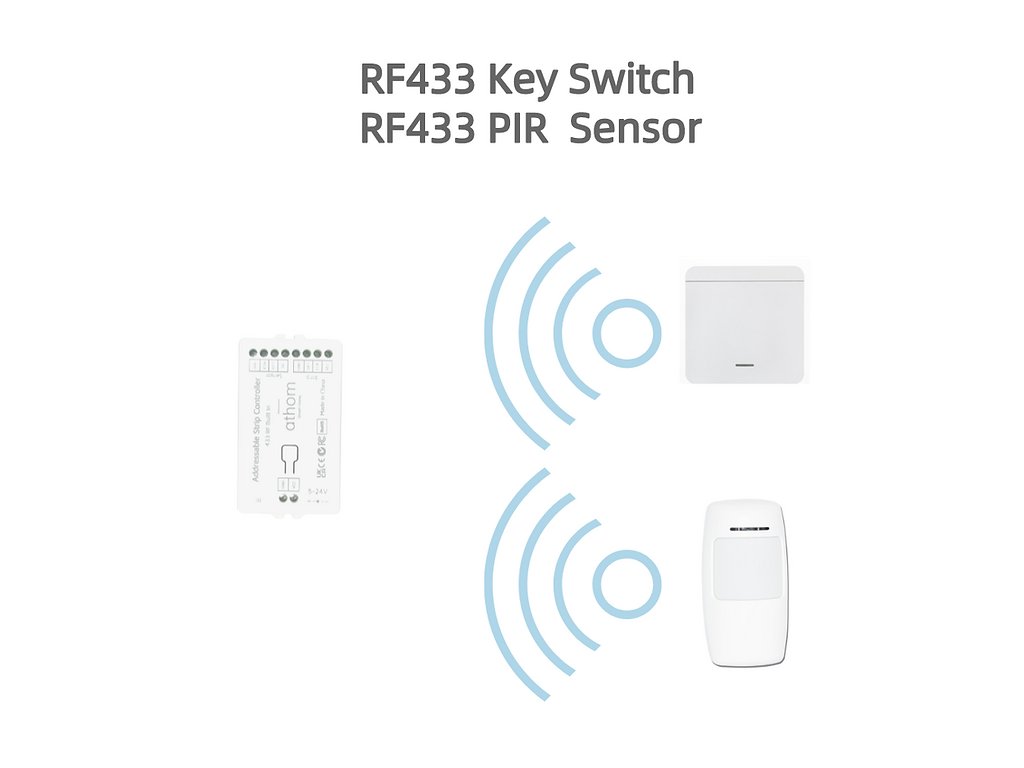

- Vstavaný RF433 modul na bezdrôtové ovládanie a spúšťanie pomocou PIR senzora.
- I2S PDM digitálny mikrofón pre zvukovú reaktivitu.
- Dva kanály, pričom CLK sa používa ako druhý kanál.
- Vstavaná poistka a 16 A relé spínač.

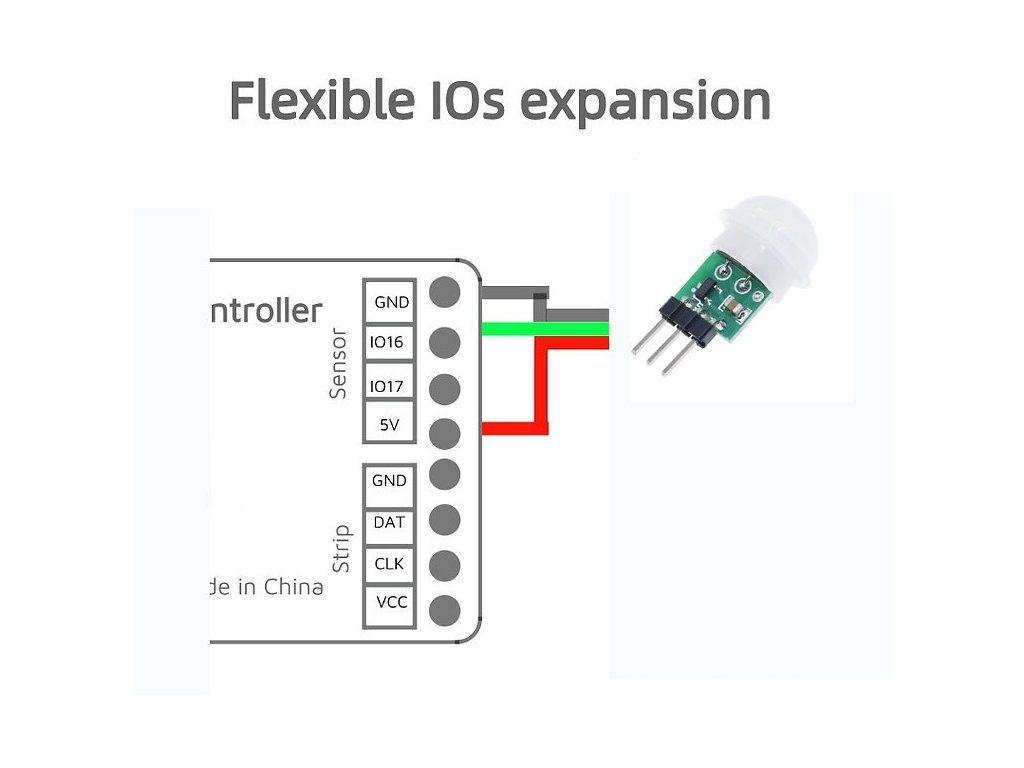

- Dva GPIO piny pre pokročilé rozšírenie.
- Výstupné napätie senzora je pevne nastavené na 5 V.

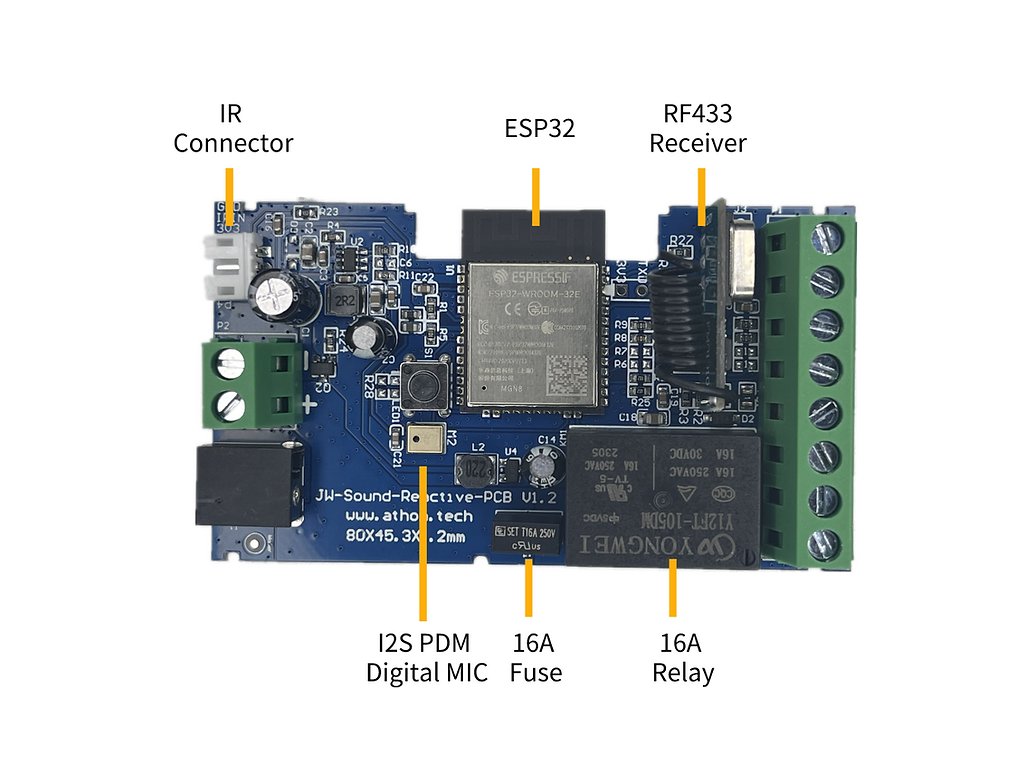

Technické parametre
- Čipset: ESP32-WROOM-32E
- Vstupné napätie: 5–24 V
- Maximálne zaťaženie: 16 A
- Relé: 16 A spínač
- Komunikácia: vstavaná RF433
- Mikrofón: vstavaný I2S PDM digitálny mikrofón
- Ochrana: vstavaná poistka
Podporované typy LED pásov
WS2812B, WS2811, WS2813, WS2815, SK6812, TM1814, APA102, WS2801, LDP8806, GS8208.
Voliteľné príslušenstvo
- IR diaľkové ovládanie
- RF433 diaľkový ovládač
- RF433 PIR senzor
Konfigurácia GPIO pinov
- Tlačidlo: GPIO0
- Relé: GPIO2
- DATA: GPIO18
- CLK: GPIO5
- IO17: GPIO17
- IO16: GPIO16
- IR: GPIO25
- I2S_SDPIN: GPIO32
- I2S_WSPIN: GPIO15
- I2S_CKPIN: -1
- RF_433: GPIO23
Upozornenia k firmvéru

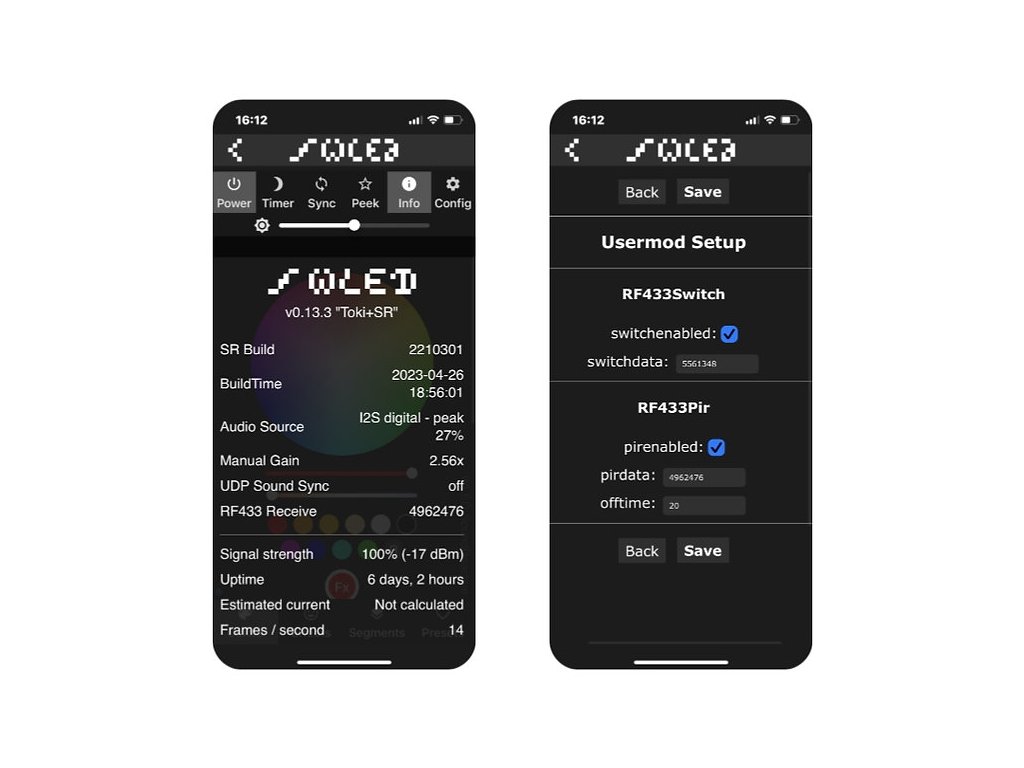

Na aktualizáciu firmvéru použite súbor WLED_0.x.x_ESP32_audioreactive.bin. Dostupný firmvér pre tento radič je na adrese GitHub.
Radič štandardne používa DATA1 (GPIO18) ako dátový pin pre LED pásy typu WS281X. Pri iných typoch LED pásov je potrebné nastavenie upraviť podľa konkrétneho použitia. Použitie funkcií senzorov cez GPIO vyžaduje vlastnú kompiláciu firmvéru, keďže predvolené nastavenia senzorov nie sú jeho súčasťou.
Dodatočné parametre
| Kategória: | SMART Osvetlenie |
|---|---|
| Záruka: | 24 |
| EAN: | 8596201043400 |
