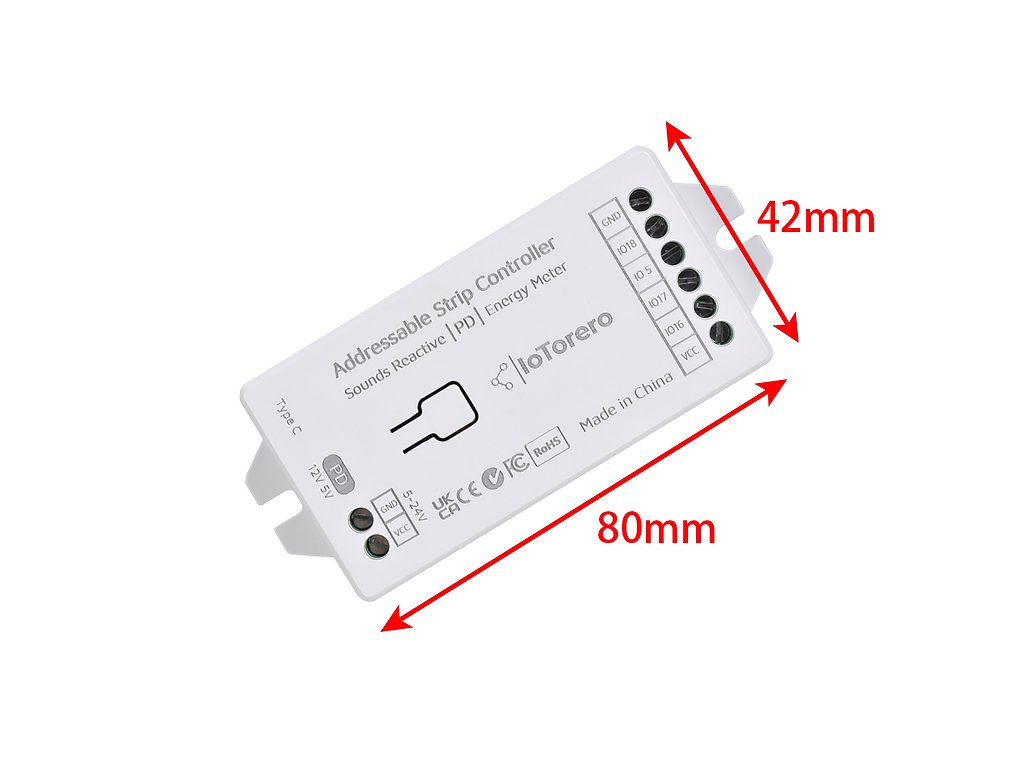

ATHOM LS6P ESP32 WLED ovládač
Kód: SM ATH LS6P
Podrobný popis
ATHOM LS6P ESP32 WLED ovládač je určený na riadenie adresovateľných LED pásikov v domácich, profesionálnych aj vývojových inštaláciách. Vďaka vstavanému I2S PDM mikrofónu podporuje zvukovo reaktívne svetelné efekty a integrovaný čip umožňuje presné monitorovanie spotreby energie.

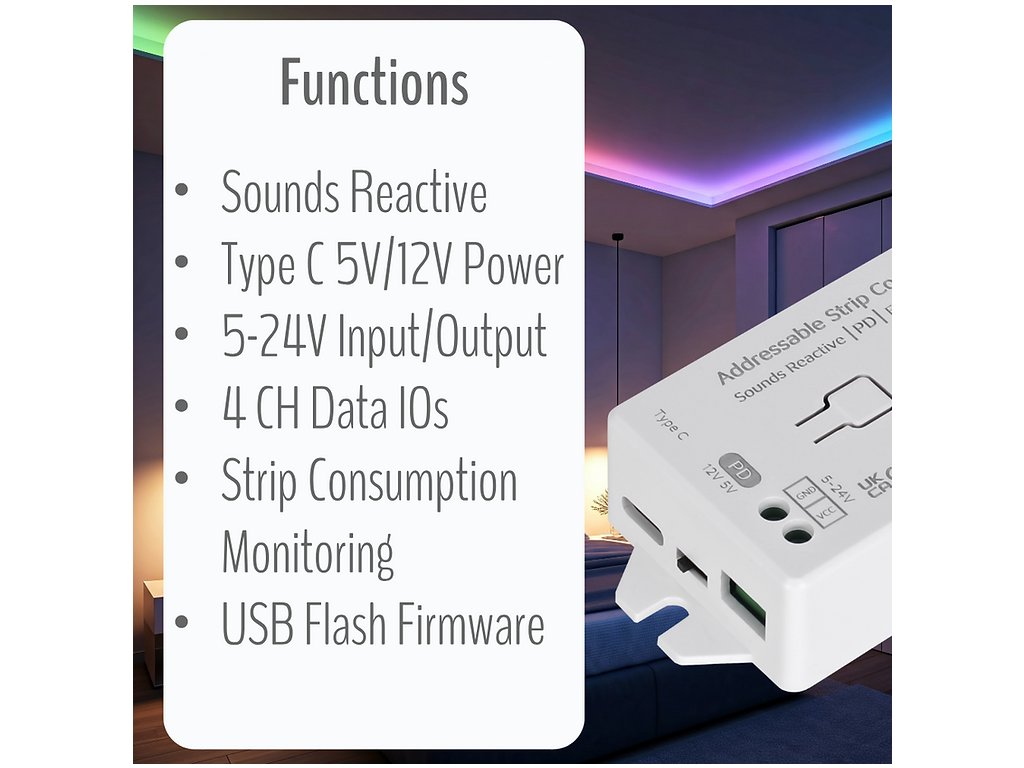

Hlavné výhody

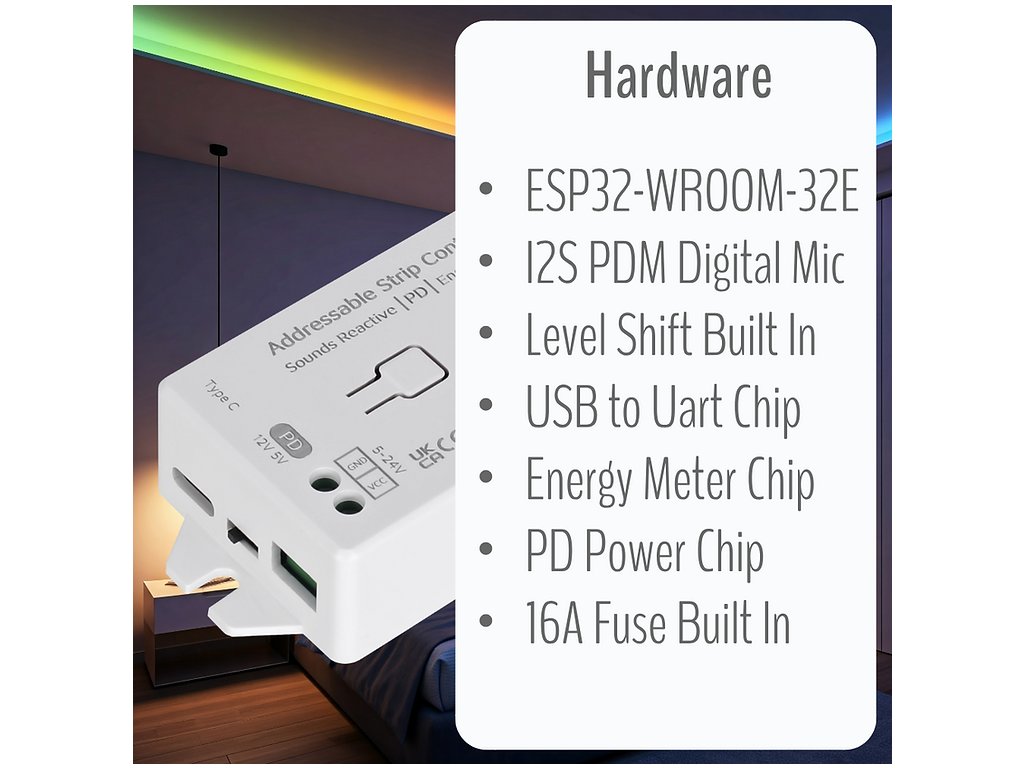

- ESP32-WROOM-32E čipset
- Vstavaný I2S PDM digitálny mikrofón pre zvukovú reaktivitu
- Štyri kanály na ovládanie LED pásikov
- Maximálne zaťaženie 16 A a vstupné napätie 5–24 V
- USB Type-C PD napájanie s manuálnym prepínačom pre 5 V alebo 12 V LED pásiky

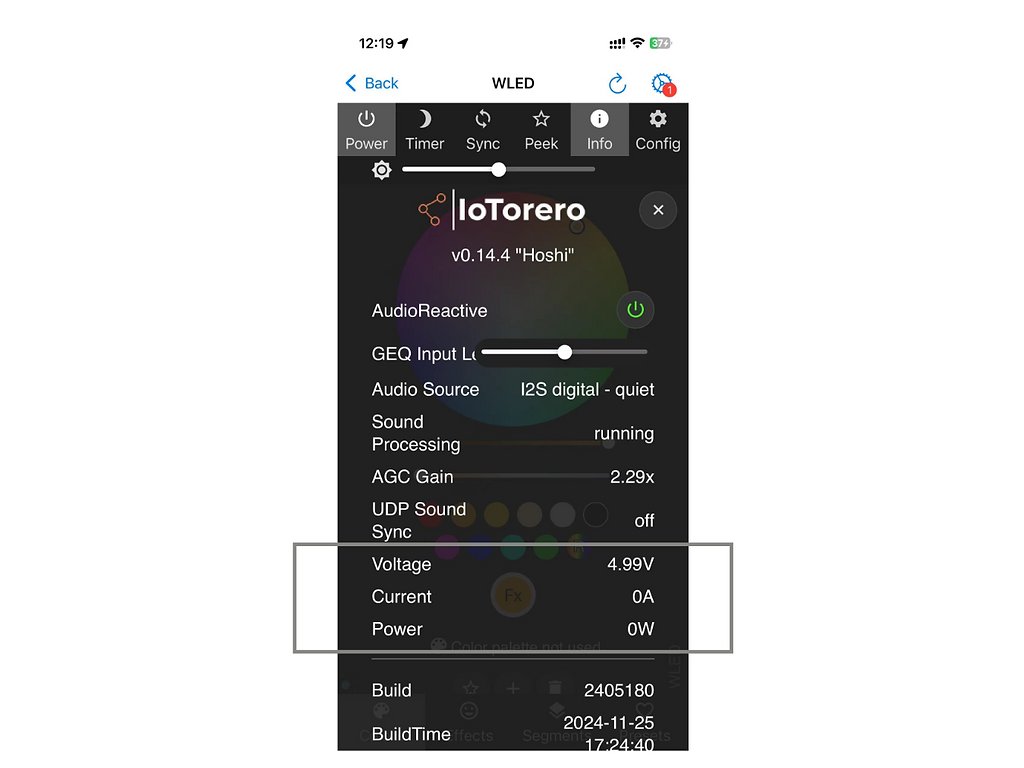

- Vysoko presné meranie energie v reálnom čase
- USB to UART rozhranie na jednoduché aktualizácie WLED firmvéru
- Vstavaný level shift čip a 16 A poistka
Podporované typy LED pásikov
WS2812B, WS2811, WS2813, WS2814, WS2815, SK6812, TM1814, APA102, WS2801, LDP8806 a GS8208.

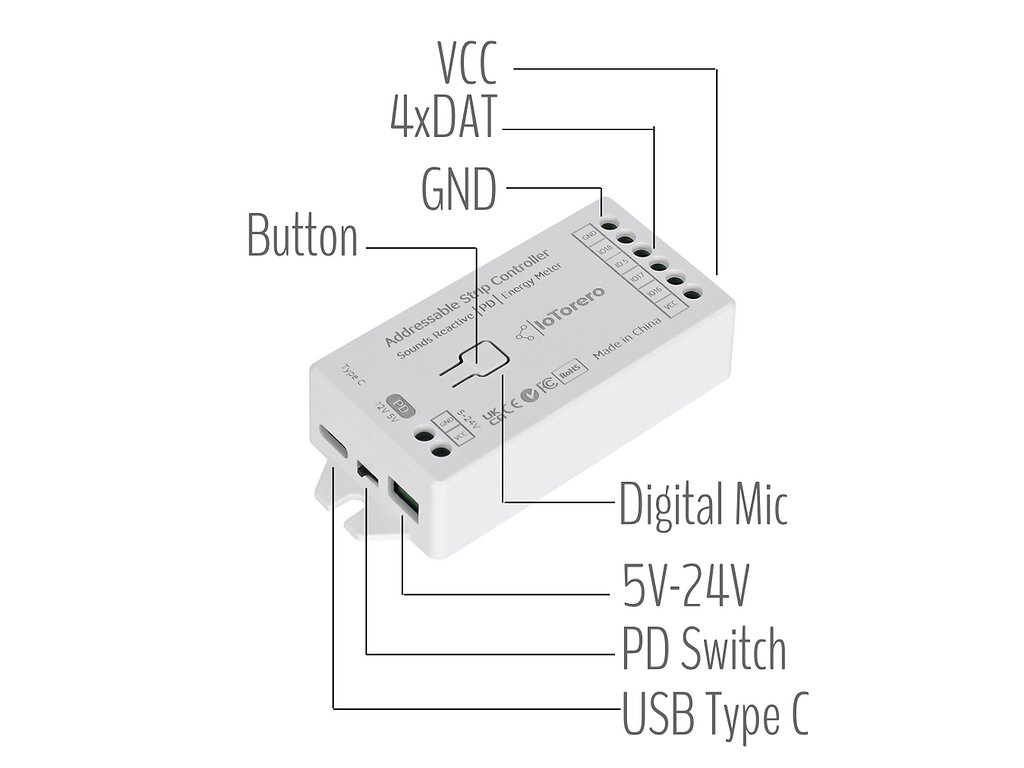

GPIO rozloženie
- Tlačidlo: GPIO0
- DAT 1: GPIO18
- DAT 2: GPIO5
- DAT 3: GPIO16
- DAT 4: GPIO17
- I2S_SDPIN: GPIO32
- I2S_WSPIN: GPIO15
- I2S_CKPIN: -1
- INA_SDA: GPIO19
- INA_CLK: GPIO4
Firmvér a nastavenie

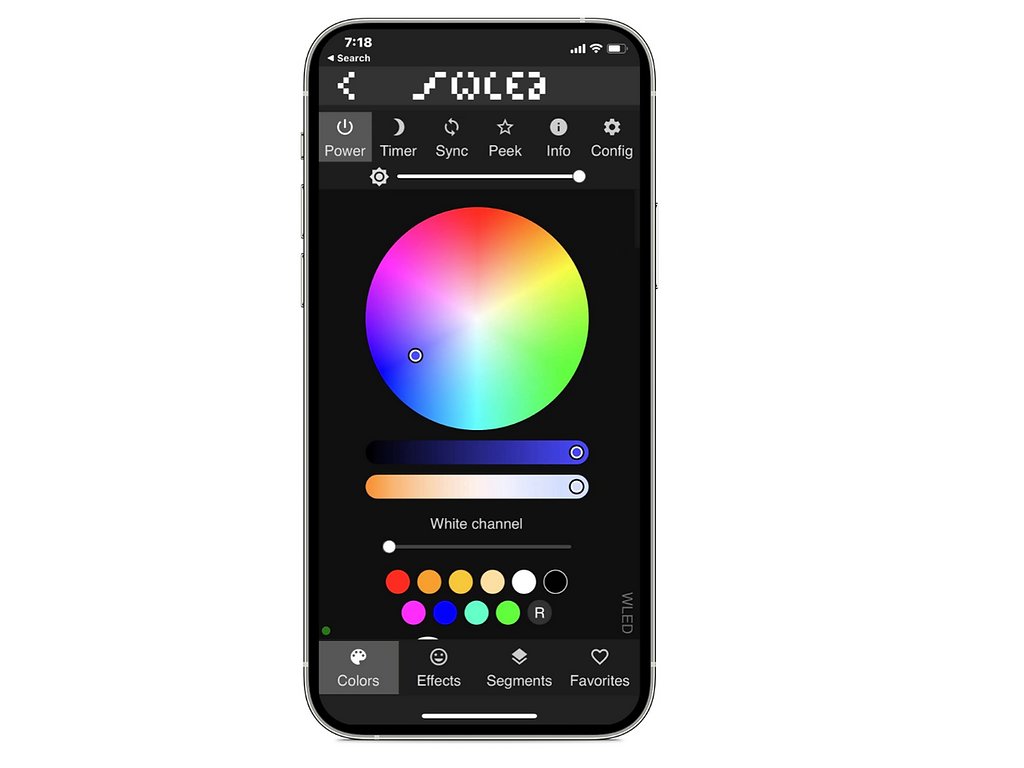

Ovládač umožňuje aktualizáciu WLED firmvéru cez štandardné USB dátové pripojenie. Pre aktualizáciu použite súbor „WLED_0.x.x_ESP32.bin“. Dostupný firmvér: Athom PD Sound Reactive Controller.
Predvolene je GPIO18 nastavené ako DATA pre pásiky typu WS281X. Pri použití iných typov pásikov upravte nastavenia podľa konkrétnej konfigurácie.
Dodatočné parametre
| Kategória: | SMART Osvetlenie |
|---|---|
| Záruka: | 24 |
| EAN: | 8596201043356 |
